NFC讀寫器之NTAG讀卡器
閱讀數：2654,
發布日期：2016-06-12 11:11:19
文章標簽：NFC讀寫器NTAG讀卡器
摘要
NFC讀寫器之NTAG讀卡器
關于NFC標簽NTAG
NTAG標簽，屬于NXP公司的一款NFC Tag 2 Type兼容性標簽。具有多種型號和參數，以適應不同的需求。
NTAG 21x IC產品組合提供了獨特的機械和電氣特性，以滿足當今嵌體和標簽制造商的多方面需求。通過獨特識別每個對象，巧妙地連接模擬和數字屬性，NFC可以實現全新的消費者體驗。它
支持新的業務應用，如互動廣告、接近零售市場營銷、產品認證或封裝和產品信息共享。多種內存選項支持簡單到復雜的應用；而密碼保護和獨創性的簽名等智能功能可保護芯片上存儲的數據。
NTAG21xF產品具有NTAG21x產品的功能，還提供現場檢測和睡眠模式以及尤其側重于電子應用的小規格封裝。
NTAG IC是恩智浦NTAG系列的產品，可提供非接觸式和接觸式接口。除了符合NFC Forum無源非接觸式接口，IC還具有IC接觸式接口，可與為控制進行通信。借助映射到存儲器的附加外部供
電SRAM，可以在射頻和IC接口之間進行快速的數據傳輸，反之亦然，而無需EEPROM存儲器的寫周期限制。
目標應用
NTAG210
消費者互動營銷
智能廣告
商品驗證
積分兌換(禮品券,優惠券)
游戲
NTAG212，NTAG213
消費者互動營銷
智能廣告
Bluetooth簡單配對
呼叫請求
短信請求
商品驗證
積分兌換(禮品券,優惠券)
游戲
NTAG215，NTAG216
消費者互動營銷
智能廣告
連接切換
Bluetooth安全簡單配對
Wi-Fi保護設置
呼叫請求
短信請求
商品驗證
積分兌換(禮品券,優惠券)
游戲
名片
NTAG213F，NTAG216F
消費者互動營銷
商品和器件驗證
Bluetooth / Wi-Fi靜態配對
連接切換
游戲
NTAG IC
消費者互動營銷
商品和器件驗證
先進的設備配對(Bluetooth和Wi-Fi)
連接切換
維護
離線診斷
游戲
設備校準/配置
各種型號的存儲空間
NTAG203F 144字節
NTAG210 ?48字節
NTAG212 ?128字節
NTAG213 ?144字節
NTAG215 ?504字節
NTAG216 ?888字節
NTAG IC ?888 - 1904字節
NTAG216F ?888字節
NTAG213F ?144字節
NTAG讀寫器

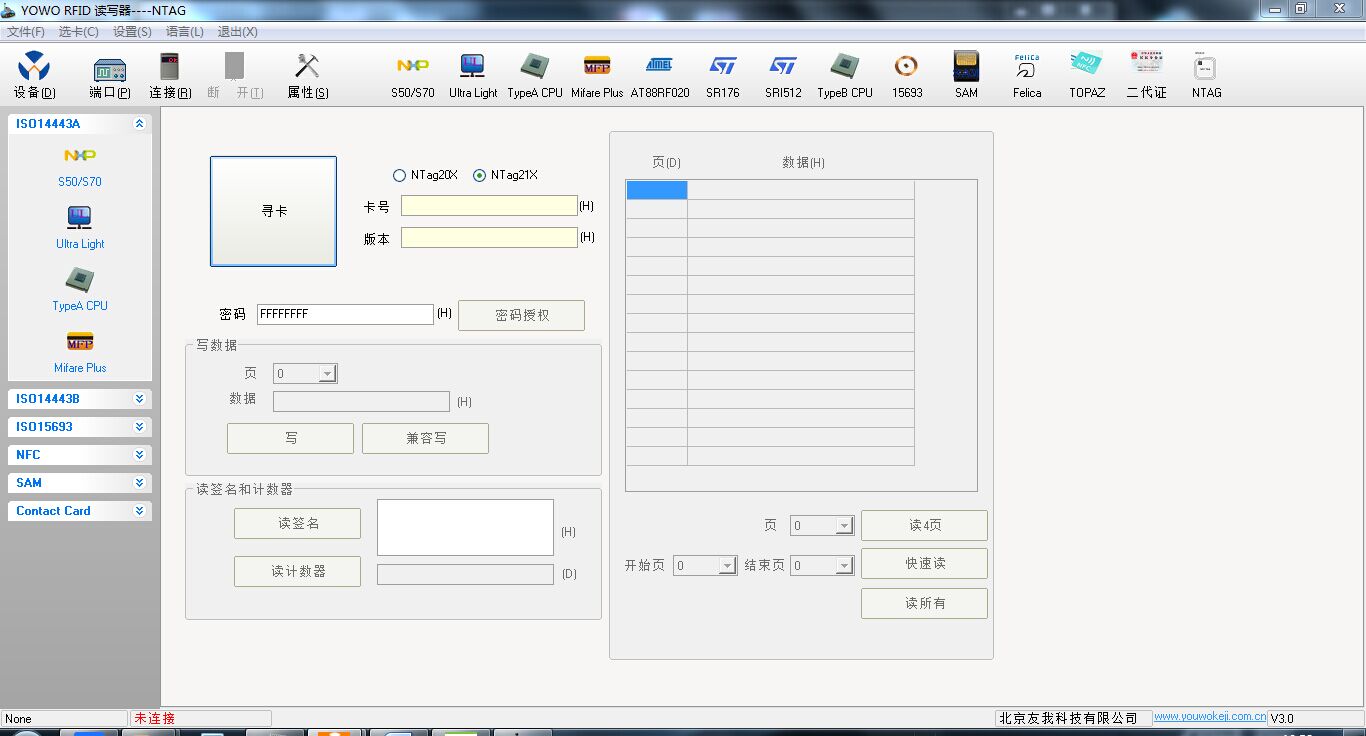

NTAG讀寫器YW-607完全支持所有的NTAG的射頻接口的讀寫，關于NTAG的演示程序如下圖所示：
NTAG讀寫器YW-607支持NTAG的函數API接口如下：
1 NTAG卡片獲取版本信息
函數原形：int stdcall YW_NTAG_GetVersion(int ReaderID,unsigned char *Version)
2 NTAG卡片讀數據
函數原形：int stdcall YW_NTAG_Read(int ReaderID,int StartPage, int *DataLen, unsigned char *pData)
3 NTAG卡片快速讀數據
函數原形：int stdcall YW_NTag_FastRead(int ReaderID,int StartPage,int EndPage, int *DataLen, unsigned char *pData)
4 NTAG卡片寫數據
函數原形：int stdcall YW_NTag_Write(int ReaderID, int PageIndex, unsigned char *pData)
5 NTAG卡片兼容寫數據
函數原形：int stdcall YW_NTag_CompatibleWrite(int ReaderID, int PageIndex, unsigned char *pData)
6 NTAG卡片讀計數器
函數原形：int stdcall YW_NTag_ReadCounter(int ReaderID, int *Counter)
7 NTAG卡片密碼授權
函數原形：int stdcall YW_NTag_Password_Auth(int ReaderID,unsigned char *PWD, unsigned char *AuthResult)
8 NTAG卡片讀簽名
函數原形：int stdcall YW_NTag_ReadSignature(int ReaderID,unsigned char *Signature)
