簡介:
Modbus讀卡器YW-630NA是基于以太網總線，遵循Modbus TCP協議的一款I(lǐng)C卡讀卡器.。這款讀卡器專為PLC和組態而設計和研發的新一代讀寫器，采用網線可以直接連接PLC，使得PLC連接RFID讀寫器更方便，更高效。YW-630NA采用寬電壓設計，9到24VDC皆可為其供電，為現場供電減輕了布線負擔。另外這款讀卡器采用亞克力面罩印刷白色刷卡標記，時尚美觀。
技術參數
支持卡: ISO14443A卡，S50，S70等
采用以太網Modbus TCP總線,快速穩定可靠
更適合全工業環境
帶一個指示燈
讀寫距離: 小于10cm
支持卡: ISO14443A卡，S50，S70等
供電: +9V到+24VDC
接口:以太網Modbus TCP
與PLC直接連接

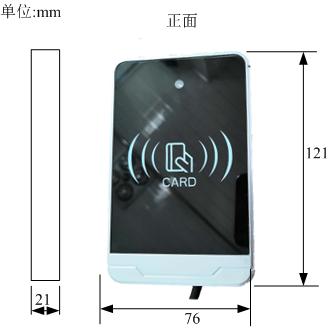

尺寸: 115mm*74m*15m
支持開發環境：PLC, Windows，與PLC直接連接
YW-630NA外觀
YW-630NA外觀采用亞克力面罩，黑亮，絲印白色刷卡標記，前面紅綠雙色LED燈，后方RJ45網口插座，方便安裝，電源線采用焊接方式，杜絕插頭接觸不良。
Modbus讀卡器YW-630NA寄存器列表：
PLC可以通過網線直接與YW-630NA讀寫器連接，使用通用的外部寄存器讀和寫來完成對IC讀寫器的控制。
寄存器說明
| 寄存器地址 |
寄存器名稱 |
寄存器默認值 |
寄存器值說明 |
| 0x0001 |
波特率和ID |
0x0301 |
波特率03代表19200，ID為01 |
| 0x0002 |
讀卡參數 |
0x0030 |
卡類型：S50/S70和其兼容卡。
讀到卡后蜂鳴器響一聲，LED閃一下。
使用密鑰寄存器密鑰進行認證，即0x000B到0x000D。
認證模式：A密鑰 |
| 0x0003 |
LED燈和蜂鳴器控制 |
0x0000 |
可以單獨控制蜂鳴器 |
| 0x0004到0x0007 |
卡片序列號 |
0x00000000000000 |
卡片的序列號共7個字節，部分卡號為4個字節，則后面的字節以0填充。 |
| 0x0008 |
卡片操作 |
0x0000 |
可以執行讀塊或者寫塊操作 |
| 0x0009 |
卡片操作執行狀態 |
0x0000 |
讀塊和寫塊的執行結果
0x00為成功
其他為失敗 |
| 0x000A |
要讀寫的塊號設置 |
0x0000 |
要讀寫的塊號和塊數量設置，禁止跨扇區讀寫。 |
| 0x000B到0x000D |
密鑰寄存器 |
0xFFFFFFFFFFFF |
存儲用于認證的密鑰 |
| 0x0010到0x002F |
塊數據寄存器 |
0x00000000000000000000000000000000
0x00000000000000000000000000000000
0x00000000000000000000000000000000
0x00000000000000000000000000000000 |
塊數據，共64字節，即可以讀寫多4個塊，每個塊的數據按順序排列。 |
豐富的開發資料
計算機端演示配置程序
在線開發資料， Modbus讀卡器開發指南
Modbus讀卡器開發指南包括寄存器地址介紹，開發的流程圖，開發筆記等等。 |
