如何配置NFC讀卡器的輸出格式

由于NFC讀寫器輸出格式的需求多樣化,使用讀寫器輸出配置軟件即可配置輸出的格式.

本文以讀卡器模擬鍵盤輸出軟件V2.0為例, 一步一步解析如何配置NFC讀寫器輸出格式.

1. 下載讀卡器模擬鍵盤輸出軟件V2.0.

打開軟件,如圖所示.

2.點擊讀卡器配置

出現配置界面

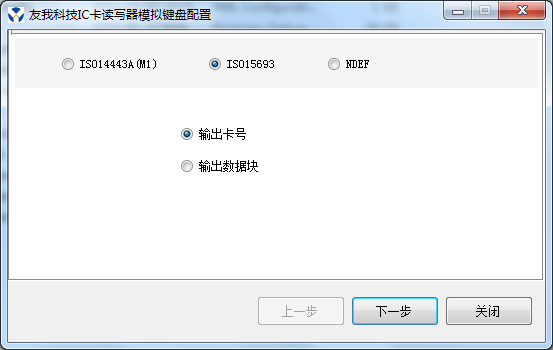

選擇卡類型,是ISO14443A卡還是ISO15693卡, 一般的IC卡為ISO14443A卡.

3.選擇是輸出卡號還是數據塊.

4.卡號輸出配置:

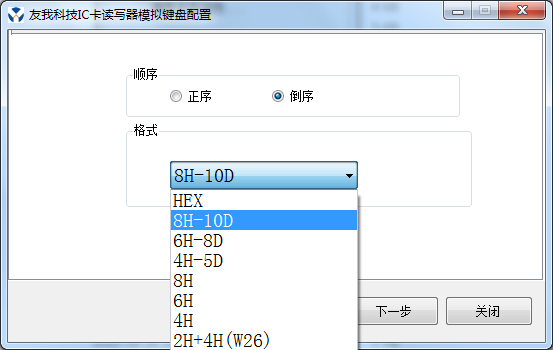

4.1.選擇正序還是倒序,選擇卡輸出格式,這里支持的卡格式有.

HEX:輸出所有的HEX字符串,不管卡號為多少個字節.

8H-10D:低4字節hex轉換成10位十進制.

6H-8D:低3字節hex轉換成8位十進制.

4H-5D: 低2字節hex轉換成5位十進制.

8H: 低4字節hex.

6H: 低3字節hex.

4H: 低2字節hex.

2H+4H(W26):韋根26輸出格式.

4H+4H(W34):韋根34輸出格式.

4.2.選擇蜂鳴器和LED燈配置.如圖所示.

5 數據塊輸出:

對于M1卡,輸入認證密鑰后點擊下一步.

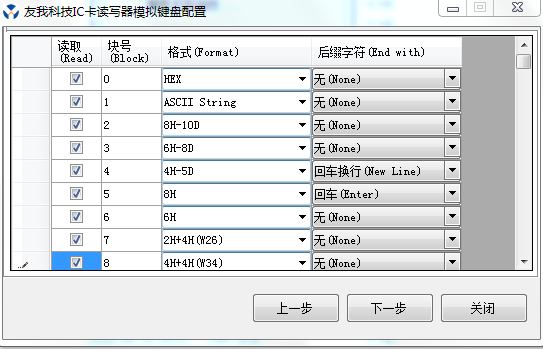

5.1.輸出數據塊在所要讀的塊選擇對勾, 然后選擇輸出格式:

HEX:輸出所有的HEX字符串,不管卡號為多少個字節.

ASCII string:作為普通字符串輸出, 可以為字母,數字,或者中文.

8H-10D:低4字節hex轉換成10位十進制.

6H-8D:低3字節hex轉換成8位十進制.

4H-5D: 低2字節hex轉換成5位十進制.

8H: 低4字節hex.

6H: 低3字節hex.

4H: 低2字節hex.

2H+4H(W26):韋根26輸出格式.

4H+4H(W34):韋根34輸出格式.

后綴:

每個塊的數據輸出后可以增加后綴:

None:沒有后綴.

回車:增加回車符

回車換行:增加回車換行2個字符

TAB: 增加TAB鍵

5.2選擇蜂鳴器和LED燈配置.如圖所示.

設置完成后,點擊 保存即可生效,打開記事本或者任何有焦點輸入的界面,刷卡看一看吧.
