插卡式工業級以太網Modbus讀寫器
工業級可插卡以太網Modbus TCP讀卡器,插卡綠燈,拔卡紅燈YW-641NA
運行環境：
PLC,組態，工業屏，以太網，Modbus TCP
簡介:
可插卡Modbus讀卡器YW-641包括YW-641NA和YW-641MA是遵循Modbus協議的一款I(lǐng)C卡讀卡器.。這款讀卡器專為PLC和組態而設計和研發的新一代讀寫器，采用網線或者485可以直接連接PLC，使得PLC連接RFID讀寫器更方便，更高效。YW-641采用寬電壓設計，9到24VDC皆可為其供電，為現場供電減輕了布線負擔。另外這款讀卡器采用奶白色雙層外殼設計，時尚美觀。
技術參數
支持卡: ISO14443A卡，S50，S70等
采用以太網Modbus TCP總線,快速穩定可靠
更適合全工業環境
帶一個指示燈
讀寫距離: 小于10cm
支持卡: ISO14443A卡，S50，S70等
供電: +9V到+24VDC
接口:YW-641NA以太網Modbus TCP，YW-641MA Modbus RTU
與PLC直接連接
尺寸: 108mm*76m*15m
支持開發環境：PLC, Windows，與PLC直接連接
| 型號 | 接口 | 協議 |
| YW-641MA | 帶隔離的RS485 | Modbus RTU |
| YW-641NA | 以太網 | Modbus TCP |

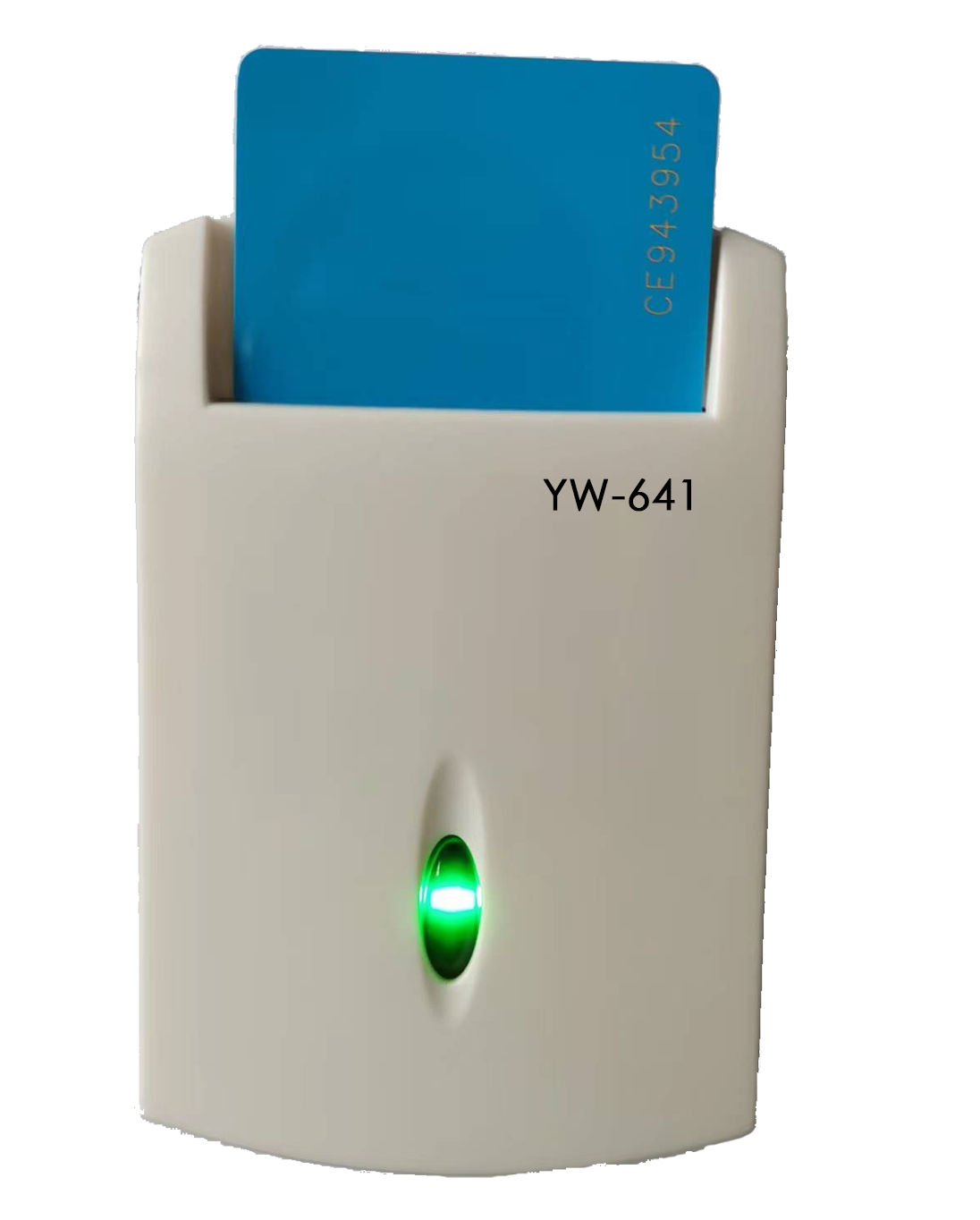

YW-641外觀
YW-641外觀采用奶白色設計，前面紅綠雙色LED燈，后方RJ45網口插座或者焊接數據線，方便安裝，電源線采用焊接方式，杜絕插頭接觸不良。
Modbus讀卡器YW-641寄存器列表：
PLC可以通過網線直接與YW-641讀寫器連接，使用通用的外部寄存器讀和寫來完成對IC讀寫器的控制。
寄存器說明
| 寄存器地址 | 寄存器名稱 | 寄存器默認值 | 寄存器值說明 |
| 0x0001 | 波特率和ID | 0x0301 | 波特率03代表19200，ID為01 |
| 0x0002 | 讀卡參數 | 0x0030 | 卡類型：S50/S70和其兼容卡。 讀到卡后蜂鳴器響一聲，LED閃一下。 使用密鑰寄存器密鑰進行認證，即0x000B到0x000D。 認證模式：A密鑰 |
| 0x0003 | LED燈和蜂鳴器控制 | 0x0000 | 可以單獨控制蜂鳴器 |
| 0x0004到0x0007 | 卡片序列號 | 0x00000000000000 | 卡片的序列號共7個字節，部分卡號為4個字節，則后面的字節以0填充。 |
| 0x0008 | 卡片操作 | 0x0000 | 可以執行讀塊或者寫塊操作 |
| 0x0009 | 卡片操作執行狀態 | 0x0000 | 讀塊和寫塊的執行結果 0x00為成功 其他為失敗 |
| 0x000A | 要讀寫的塊號設置 | 0x0000 | 要讀寫的塊號和塊數量設置，禁止跨扇區讀寫。 |
| 0x000B到0x000D | 密鑰寄存器 | 0xFFFFFFFFFFFF | 存儲用于認證的密鑰 |
| 0x0010到0x002F | 塊數據寄存器 | 0x00000000000000000000000000000000 0x00000000000000000000000000000000 0x00000000000000000000000000000000 0x00000000000000000000000000000000 | 塊數據，共64字節，即可以讀寫多4個塊，每個塊的數據按順序排列。 |
豐富的開發資料
計算機端演示配置程序
在線開發資料， Modbus讀卡器開發指南
Modbus讀卡器開發指南包括寄存器地址介紹，開發的流程圖，開發筆記等等。
支持卡: ISO14443A卡，S50，S70等
采用以太網Modbus TCP總線,快速穩定可靠
更適合全工業環境
帶一個指示燈
讀寫距離: 小于10cm
支持卡: ISO14443A卡，S50，S70等
供電: +9V到+24VDC
接口:以太網Modbus TCP
與PLC直接連接
尺寸: 108mm*76m*15m
| 型號 | 類型 | 接口 | 接口協議 | 供電電壓 | 開發環境 | 支持卡片 | 開發包 |
|---|---|---|---|---|---|---|---|
| YW-630MA | 高頻讀寫器,可讀可寫 | RS485 | 485 Modbus RTU | 12-24VDC | PLC或組態 | M1卡 | 免費開發包 |
| YW-631MA | 高頻讀寫器,可讀可寫 | 工業RS485,雙隔離 | 485 Modbus RTU | 12-24VDC | PLC或組態 | M1卡 | |
| YW-641MA | 高頻讀寫器,可讀可寫,插卡綠燈,拔卡紅燈 | 工業RS485,雙隔離 | 485 Modbus RTU | 12-24VDC | PLC或組態 | M1卡 | |
| YW-641NA | 高頻讀寫器,可讀可寫,插卡綠燈,拔卡紅燈 | 以太網 | 485 Modbus TCP | 12-24VDC | PLC或組態 | M1卡 | |
| YW-630NA | 高頻讀寫器,可讀可寫 | 以太網 | Modbus TCP | 12-24VDC | PLC或組態 | M1卡 | |
| YW-632MA | 高頻讀寫器,可讀可寫 | RS485 | 485 Modbus RTU | 12-24VDC | PLC或組態 | CPU卡(EY5K01) | |
| YW-632NA | 高頻讀寫器,可讀可寫 | 以太網 | Modbus TCP | 12-24VDC | PLC或組態 | CPU卡(EY5K01) | |
| YW-635MK | 低頻讀卡器 | 工業RS485,雙隔離 | 485 Modbus RTU | 12-24VDC | PLC或組態 | 125K低頻卡，EM4001，TK4100 | |
| YW-602M | UHF讀寫器,可讀可寫 | 工業RS485,雙隔離 | 485 Modbus RTU | 24V | PLC或組態 | 18000-6C,Gen2 |
