IC卡讀卡器開發指南
1 概述
隨著社會的發展和科技的進步，IC卡應用越來越廣泛。會員卡，學生卡，社�？ǎ豢�，金融卡等已得到大量的應用，可以說IC卡在我們身邊無處不在。IC卡的普及一方面取決于各個組織的大力推廣，另外也得力于無數程序員的辛苦工作，將IC卡讀卡器和IC卡融合到各個系統中。本文將著重介紹IC卡讀卡器在實際應用中編程的流程和步驟，使得IC卡的開發簡單明了，更縮短我們的開發周期。
2 非接觸IC卡介紹
非接觸IC卡是IC卡中的一種，由于非接觸IC卡沒有物理磨損，壽命更長，價格更便宜，使得非接觸IC卡的使用越來越多，最具有代表性的非接觸IC卡就是M1卡及其兼容卡。下面將以M1卡為例，來介紹M1的內部結構。
M1卡有1k和4k之分，內部結構基本差不多，以M1卡1K為例：
該IC卡共有16個扇區，每個扇區4個塊，每塊16字節，所以總共有字節數16*4*16=1024個字節。
|
第15扇區 |
第63塊 |
密鑰塊 |
|
第62塊 |
數據塊 |
|
第61塊 |
數據塊 |
|
第60塊 |
數據塊 |
|
|
.
.
. |
|
|
第1扇區 |
第7塊 |
密鑰塊 |
|
第6塊 |
數據塊 |
|
第5塊 |
數據塊 |
|
第4塊 |
數據塊 |
|
第0扇區 |
第3塊 |
密鑰塊 |
|
第2塊 |
數據塊 |
|
第1塊 |
數據塊 |
|
第0塊 |
存卡號，只讀 |
每個扇區最后一塊用來保存密鑰，故不能當作數據來使用。第0塊由于是只讀的，也不能用來存取數據，所以此卡實際可用的內存為（16*3-1）*16= 752字節。
在讀寫某個數據塊之前，必須首先進行密鑰認證，如果密鑰認證失敗，則不能讀寫，只有認證成功，方可進行讀寫等操作。每個扇區共用一組密鑰，所以一個扇區只要認證成功一次，就可以讀寫此扇區中的四個數據塊。
每個可用的數據塊可以初始化為整形值或者原始數據。原始數據可以當作普通內存使用，整形值可以當作錢包等具有加減功能數字使用。
3 IC卡讀卡器介紹
IC卡讀卡器的種類繁多，這里以性價比較高的YW-605系列讀卡器來作介紹。
YW-605系列讀卡器具有多種接口，外觀簡潔，美觀大方，可以讀寫市面上大部分非接觸IC卡。
4 IC卡讀卡器API函數介紹
YW-605系列讀卡器提供二次開發功能，用戶可以在我們的DLL的基礎上調用相應的函數開發應用程序，我們提供Delphi,C++Builder,VB,VC等的調用例程和相關函數聲明單元，或者按照讀卡器的通信協議直接開發應用程序。
庫函數，C++語言版，其它語言見相應的函數聲明文件。
函數原形：int stdcall YW_GetDLLVersion(void);
參數列表：無
返 回 值：大于0為版本號，小于0為錯誤
函數原形：int stdcall DES(unsigned char cModel, unsigned char *pkey, unsigned char *in, unsigned char *out);
參數列表：
|
參數 |
類型 |
含義 |
|
cModel |
unsigned char |
加解密方向，0為加密，1為解密 |
|
pkey |
unsigned char* |
加解密秘鑰，8個字節 |
|
in |
unsigned char* |
原始數據，8個字節 |
|
out |
unsigned char* |
加解密后的數據，8個字節 |
返 回 值：無意義
函數原形：int stdcall DES3(unsigned char cModel, unsigned char *pKey, unsigned char *In, unsigned char *Out);
參數列表：
|
參數 |
類型 |
含義 |
|
cModel |
unsigned char |
加解密方向，0為加密，1為解密 |
|
pkey |
unsigned char* |
加解密秘鑰，16個字節 |
|
in |
unsigned char* |
原始數據，8個字節 |
|
out |
unsigned char* |
加解密后的數據，8個字節 |
返 回 值：無意義
函數原形：int stdcall DES3_CBC(unsigned char cModel, unsigned char *pKey,unsigned char *In, unsigned char *Out, unsigned char *pIV);
參數列表：
|
參數 |
類型 |
含義 |
|
cModel |
unsigned char |
加解密方向，0為加密，1為解密 |
|
pkey |
unsigned char* |
加解密秘鑰，16個字節 |
|
in |
unsigned char* |
原始數據，8個字節 |
|
out |
unsigned char* |
加解密后的數據，8個字節 |
|
pIV |
unsigned char* |
加解密向量，8個字節 |
返 回 值：無意義
函數原形：int stdcall YW_ComInitial(int PortIndex, int Baud);
參數列表：
|
參數 |
類型 |
含義 |
|
PortIndex |
int |
串口號，1--255 |
|
Baud |
int |
通信波特率，2400—115200，默認為19200 |
返 回 值：1成功，0失敗
函數原形：int stdcall YW_ComFree(void)；
參數列表：無
返 回 值：1成功，0失敗
函數原形：int stdcall YW_USBHIDInitial(void);
參數列表：無
返 回 值：1成功，0失敗
函數原形：int stdcall YW_USBHIDFree(void);
參數列表：無
返 回 值：1成功，0失敗
函數原形：int stdcall YW_ComNewBound(int ReaderID ,int NewBound);
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
|
NewBound |
int |
新的波特率
0x01->9600bps
0x02->14400bps
0x03->19200bps
0x04->28800bps
0x05->38400bps
0x06->57600bps
0x07->115200bps |
返 回 值：1成功，0失敗
函數原形：int stdcall YW_SetReaderID(int OldID, int NewID);
參數列表：
|
參數 |
類型 |
含義 |
|
OldID |
int |
老的設備標示ID，范圍0x0000-0xFFFF |
|
NewID |
int |
修改成新的設備標示ID，范圍0x0000-0xFFFF |
返 回 值：1成功，0失敗
函數原形：int stdcall YW_GetReaderID(int ReaderID);
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
返 回 值：>=0成功,并且為所獲取的設備標示，<0失敗
函數原形：int stdcall YW_GetReaderVersion(int ReaderID);
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
返 回 值：大于0為版本號，小于0為錯誤
函數原形：int
stdcall YW_GetReaderSerial(int ReaderID, char *
ReaderSerial);
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
|
ReaderSerial |
Char * |
讀取的產品序列號，長度為8個字節 |
返 回 值：大于0為成功，小于0為失敗
函數原形：int stdcall YW_Buzzer(int ReaderID,int Time_ON, int Time_OFF, int Cycle);
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
|
Time_ON |
int |
蜂鳴器鳴叫時間，單位：秒 |
|
Time_OFF |
int |
蜂鳴器靜音時間，單位：秒 |
|
Cycle |
int |
把Time_ON和Time_OFF作為一個周期，則此參數為執行此周期的次數。 |
返 回 值：大于0為命令發送成功，小于0為命令發送失敗
函數原形：int stdcall YW_Led(int ReaderID,int LEDIndex, int Time_ON, int Time_OFF, int Cycle, int LedIndexOn);
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
|
LEDIndex |
int |
LED燈序號
01：紅燈
02：綠燈
04：黃燈 |
|
Time_ON |
int |
LED燈亮?xí)r間，單位：秒 |
|
Time_OFF |
int |
LED燈滅時間，單位：秒 |
|
Cycle |
int |
把Time_ON和Time_OFF作為一個周期，則此參數為執行此周期的次數。 |
|
LedIndexOn |
int |
最后要亮的燈：
00：全滅
01：紅燈
02：綠燈
04：黃燈 |
返 回 值：大于0為命令發送成功，小于0為命令發送失敗
函數原形：int stdcall YW_LEDDisplay(int ReaderID,int Alignment,char *LEDText);
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
|
Alignment |
int |
顯示時的對齊方式：
1：左對齊
2：居中對齊
3：右對齊 |
|
LEDText |
Char * |
要顯示的字符串。
可顯示的字符如下：
0123456789AbCdEF.- |
返 回 值：大于0為命令發送成功，小于0為命令發送失敗
函數原形：int stdcall YW_AntennaStatus(int ReaderID,bool Status);
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
|
Status |
bool |
True: 開天線
False:關天線 |
返 回 值：大于0為命令發送成功，小于0為命令發送失敗
函數原形：int stdcall YW_SearchCardMode(int ReaderID,int SearchMode);
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
|
SearchMode |
char |
卡類型
0x41-----ISO14443A
0x42----- ISO14443B
0x31----- ISO15693
0x53------ST系列卡
0x52------AT88RF020等 |
返 回 值：大于0為命令發送成功，小于0為命令發送失敗
函數原形：int stdcall YW_RequestCard(int ReaderID,char RequestMode , unsigned short *CardType);
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
|
RequestMode |
char |
尋卡的模式
0x52----- 所有卡
0x26----- 激活卡 |
|
CardType |
unsigned short * |
返回卡的類型
0x4400 = Ultralight/UltraLight C /MifarePlus(7Byte UID)
0x0400 = Mifare Mini/Mifare 1K (S50) /MifarePlus(4Byte UID)
0x0200 = Mifare_4K(S70)/ MifarePlus(4Byte UID)
0x0800 = Mifare_Pro
0x0403 = Mifare_ProX
0x4403 ->Mifare_DESFire
0x4200 -> MifarePlus(7Byte UID)
|
返 回 值：大于0為命令發送成功，小于0為命令發送失敗
函數原形：int stdcall YW_AntiCollide(int ReaderID,unsigned char *LenSNO, unsigned char *SNO)
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
|
LenSNO |
unsigned char* |
訪沖突獲得卡號的長度 |
|
SNO |
unsigned char * |
訪沖突獲得卡號 |
返 回 值：大于0為命令發送成功，小于0為命令發送失敗
函數原形：int stdcall YW_CardSelect(int ReaderID,char LenSNO, unsigned char *SNO)
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
|
LenSNO |
unsigned char |
選擇卡的卡號長度 |
|
SNO |
unsigned char * |
要選擇的卡號 |
返 回 值：大于0為命令發送成功，小于0為命令發送失敗
函數原形：int stdcall YW_AntiCollideAndSelect(int ReaderID, unsigned char MultiCardMode, unsigned char *CardMem, int *SNLen, unsigned char *SN);
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
|
MultiCardMode |
unsigned char |
對多張卡的處理方式
0: 多張卡返回錯誤
1：返回一張卡號 |
|
CardMem |
unsigned char * |
卡片容量代碼 |
|
SNLen |
int * |
輸出卡號的長度 |
|
SN |
unsigned char * |
輸出卡的序列號 |
返 回 值：大于0為命令發送成功，小于0為命令發送失敗
函數原形：int stdcall YW_RequestAntiandSelect(int ReaderID,int SearchMode,int MultiCardMode,unsigned short *ATQA,unsigned char *SAK,unsigned char *LenSNO,unsigned char *SNO);
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
|
RequestMode |
unsigned char |
尋卡的模式
0x52 所有卡
0x26 激活卡 |
|
MultiCardMode |
unsigned char |
對多張卡的處理方式
0: 多張卡返回錯誤
1：返回一張卡號 |
|
ATQA |
unsigned short * |
ATQA值 |
|
SAK |
unsigned char * |
SAK值 |
|
SNLen |
int * |
輸出卡號的長度 |
|
SN |
unsigned char * |
輸出卡的序列號 |
返 回 值：大于0為命令發送成功，小于0為命令發送失敗
函數原形：int stdcall YW_AntiCollide_Level(int ReaderID,int Leveln,char *LenSNO, unsigned char *SNO);
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
|
Leveln |
int |
訪沖突級別，最高為3級 |
|
LenSNO |
unsigned char* |
訪沖突獲得卡號的長度 |
|
SNO |
unsigned char * |
訪沖突獲得卡號 |
返 回 值：大于0為命令發送成功，小于0為命令發送失敗
函數原形：int stdcall YW_SelectCard_Level(int ReaderID,int Leveln,unsigned char *SAK)
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
|
Leveln |
int |
訪沖突級別，最高為3級 |
|
SAK |
unsigned char* |
SAK值 |
返 回 值：大于0為命令發送成功，小于0為命令發送失敗
函數原形：int stdcall YW_ DownLoadKey(int ReaderID, int KeyIndex,char * Key);
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
|
KeyIndex |
int |
只寫區秘鑰序號0~31，共可寫32個秘鑰 |
|
Key |
char * |
秘鑰，每個秘鑰6個字節 |
返 回 值：大于0為命令發送成功，小于0為命令發送失敗
函數原形：int stdcall YW_KeyDown_Authorization (int ReaderID, char KeyMode ，int BlockAddr,int KeyIndex);
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
|
KeyMode |
char |
KeyMode=0x60為A密鑰
KeyMode=0x61為B密鑰 |
|
BlockAddr |
int |
要驗證的絕對塊號地址 |
|
KeyIndex |
int |
只寫區秘鑰序號0~31 |
返 回 值：大于0為命令發送成功，小于0為命令發送失敗
函數原形：int stdcall YW_KeyAuthorization (int ReaderID,char KeyMode,int BlockAddr, unsigned char *Key);
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
|
KeyMode |
char |
KeyMode=0x60為A密鑰
KeyMode=0x61為B密鑰 |
|
BlockAddr |
int |
要驗證的絕對塊號地址 |
|
Key |
unsigned char * |
密鑰字節（共6個字節） |
返 回 值：大于0為命令發送成功，小于0為命令發送失敗
函數原形：int stdcall YW_ReadaBlock (int ReaderID,int BlockAddr,int LenData, unsigned char *Data);
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
|
BlockAddr |
int |
絕對地址塊號 |
|
LenData |
int |
要讀出的數據的字節數，Mifare One為16個字節 |
|
Data |
unsigned char * |
輸出讀到的塊的數據 |
返 回 值：大于0為命令發送成功，小于0為命令發送失敗
函數原形：int
stdcall YW_WriteaBlock (int ReaderID,int BlockAddr,int LenData, unsigned char *Data);
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
|
BlockAddr |
int |
絕對塊號地址 |
|
LenData |
int |
要寫入的數據的字節數，Mifare One為16個字節 |
|
Data |
unsigned char * |
要寫入的塊的數據 |
返 回 值：大于0為命令發送成功，小于0為命令發送失敗
函數原形：int stdcall YW_Purse_Initial (int ReaderID,int BlockAddr,int IniMoney);
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
|
BlockAddr |
int |
絕對塊號地址 |
|
IniMoney |
int |
初始化錢包時的初始值 |
返 回 值：大于0為命令發送成功，小于0為命令發送失敗
函數原形：int stdcall YW_Purse_Read (int ReaderID,int BlockAddr,int *Money);
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
|
BlockAddr |
int |
絕對塊號地址 |
|
Money |
Int * |
讀取的塊號錢包的當前值 |
返 回 值：大于0為命令發送成功，小于0為命令發送失敗
函數原形：int stdcall YW_Purse_Decrease (int ReaderID,int BlockAddr,int Decrement);
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
|
BlockAddr |
int |
絕對塊號地址 |
|
Decrement |
Int |
錢包中要扣掉的值 |
返 回 值：大于0為命令發送成功，小于0為命令發送失敗
函數原形：int stdcall YW_Purse_Charge (int ReaderID,int BlockAddr,int Charge);
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
|
BlockAddr |
int |
絕對塊號地址 |
|
Charge |
Int |
錢包中要充值的值 |
返 回 值：大于0為命令發送成功，小于0為命令發送失敗
函數原形：int stdcall YW_Restore (int ReaderID,int BlockAddr);
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
|
BlockAddr |
int |
絕對塊號地址 |
返 回 值：大于0為命令發送成功，小于0為命令發送失敗
函數原形：int stdcall YW_Transfer (int ReaderID,int BlockAddr);
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
|
BlockAddr |
int |
絕對塊號地址 |
返 回 值：大于0為命令發送成功，小于0為命令發送失敗
函數原形：int stdcall YW_ReadM1MultiBlock(int ReaderID, int StartBlock, int BlockNums, int *LenData, char *pData);
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
|
StartBlock |
int |
絕對地址開始塊號 |
|
BlockNums |
int |
塊的數量 |
|
LenData |
Int* |
要讀出的數據的字節數 |
|
Data |
unsigned char * |
輸出讀到的塊的數據 |
返 回 值：大于0為命令發送成功，小于0為命令發送失敗
函數原形：int stdcall YW_WriteM1MultiBlock(int ReaderID, int StartBlock, int BlockNums, int LenData, char *pData);
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
|
StartBlock |
int |
絕對地址開始塊號 |
|
BlockNums |
int |
塊的數量 |
|
LenData |
int |
要寫入的數據的字節數，Mifare One為16* BlockNums個字節 |
|
Data |
unsigned char * |
寫入的塊的數據 |
返 回 值：大于0為命令發送成功，小于0為命令發送失敗
函數原形：int stdcall YW_UltraLightRead(int ReaderID, int BlockID, unsigned char *pData);
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
|
BlockID |
int |
絕對地址塊號 |
|
pData |
unsigned char * |
輸出讀到的塊的數據，4字節 |
返 回 值：大于0為命令發送成功，小于0為命令發送失敗
函數原形：int stdcall YW_UltraLightWrite(int ReaderID, int BlockID, unsigned char *pData);
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
|
BlockID |
int | , ,
絕對地址塊號 |
|
pData |
unsigned char * |
要寫入的塊的數據，4字節 |
返 回 值：大于0為命令發送成功，小于0為命令發送失敗
Type A CPU卡操作函數
函數原形：int stdcall YW_TypeA_Reset(int ReaderID, unsigned char Mode, unsigned char MultiMode, int *rtLen, unsigned char *pData);
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
|
Mode |
unsigned char |
尋卡的模式
0x52 所有卡
0x26 激活卡 |
|
MultiMode |
unsigned char |
對多張卡的處理方式
0: 多張卡返回錯誤
1：返回一張卡號 |
|
rtLen |
int * |
返回復位信息的長度 |
|
pData |
unsigned char * |
返回復位信息 |
返 回 值：大于0為命令發送成功，小于0為命令發送失敗
函數原形：int stdcall YW_TypeA_COS(int ReaderID, int LenCOS, unsigned char *Com_COS, int *rtLen, unsigned char *pData);
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
|
LenCOS |
unsigned char* |
輸入的ＣＯＳ命令的長度 |
|
Com_COS |
unsigned char* |
ＣＯＳ命令 |
|
rtLen |
int * |
返回執行命令結果的長度 |
|
pData |
unsigned char * |
返回執行命令結果 |
返 回 值：大于0為命令發送成功，小于0為命令發送失敗
函數原形：int stdcall YW_MFP_L0_WritePerso(int ReaderID, int Address, unsigned char *pData);
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
|
Address |
unsigned char |
要寫入數據的地址 |
|
Com_ pData |
unsigned char* |
要寫入的數據，１６字節 |
返 回 值：大于0為命令發送成功，小于0為命令發送失敗
函數原形：int stdcall YW_MFP_L0_CommitPerso(int ReaderID);
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
返 回 值：大于0為命令發送成功，小于0為命令發送失敗
函數原形：int stdcall YW_MFP_SwitchToLevel(int ReaderID, int DesLevel,unsigned char *SwitchKey);
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
|
DesLevel |
unsigned char |
要切換到的層級，最高３級 |
|
SwitchKey |
unsigned char* |
切換秘鑰，１６字節 |
返 回 值：大于0為命令發送成功，小于0為命令發送失敗
函數原形：int stdcall YW_MFP_L3_Authorization(int ReaderID, int KeyMode,int BlockID,unsigned char *Key);
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
|
KeyMode |
unsigned char |
KeyMode=0x60為A密鑰
KeyMode=0x61為B密鑰 |
|
BlockID |
unsigned char |
塊號 |
|
Key |
unsigned char* |
秘鑰，１６字節 |
返 回 值：大于0為命令發送成功，小于0為命令發送失敗
函數原形：int stdcall YW_MFP_L3_Read(int ReaderID, int StartBlock,int BlockNums,int *DataLen, unsigned char *pData);
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
|
StartBlock |
int |
開始塊號 |
|
BlockNums |
int |
塊數量 |
|
DataLen |
int* |
讀到的數據長度 |
|
pData |
unsigned char* |
讀到的數據 |
返 回 值：大于0為命令發送成功，小于0為命令發送失敗
函數原形：int stdcall YW_MFP_L3_Write(int ReaderID, int StartBlock,int BlockNums, unsigned char *pData);
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
|
StartBlock |
int |
開始塊號 |
|
BlockNums |
int |
塊數量 |
|
pData |
unsigned char* |
要寫入的數據，長度必須是１６* BlockNums |
返 回 值：大于0為命令發送成功，小于0為命令發送失敗
函數原形：int stdcall YW_MFP_L3_Purse_Initial(int ReaderID, int BlockID,int InitialValue);
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
|
BlockID |
int |
絕對塊號地址 |
|
InitialValue |
int |
初始化錢包時的初始值 |
返 回 值：大于0為命令發送成功，小于0為命令發送失敗
函數原形：int stdcall YW_MFP_L3_Purse_Read(int ReaderID, int BlockID,int *Value);
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
|
BlockID |
int |
絕對塊號地址 |
|
Value |
Int * |
讀取的塊號錢包的當前值 |
返 回 值：大于0為命令發送成功，小于0為命令發送失敗
函數原形：int stdcall YW_MFP_L3_Purse_Charge(int ReaderID, int BlockID,int Value);
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
|
BlockID |
int |
絕對塊號地址 |
|
Value |
Int |
錢包中要扣掉的值 |
返 回 值：大于0為命令發送成功，小于0為命令發送失敗
函數原形：int stdcall YW_MFP_L3_Purse_Decrease(int ReaderID, int BlockID,int Value);
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
|
BlockID |
int |
絕對塊號地址 |
|
Value |
Int |
錢包中要充值的值 |
返 回 值：大于0為命令發送成功，小于0為命令發送失敗
函數原形：int stdcall YW_MFP_L3_Purse_Backup(int ReaderID, int BlockID,int DesBlockID);
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
|
BlockID |
int |
要備份的錢包塊號 |
|
DesBlockID |
Int |
目標塊號 |
返 回 值：大于0為命令發送成功，小于0為命令發送失敗
函數原形：int stdcall YW_MFP_Authorization_First(int ReaderID, int AESKeyAddr,unsigned char *AESKey);
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
|
AESKeyAddr |
int |
要授權的地址 |
|
AESKey |
unsigned char * |
授權秘鑰，１６字節 |
返 回 值：大于0為命令發送成功，小于0為命令發送失敗
函數原形：int stdcall YW_MFP_Authorization_Follow(int ReaderID, int AESKeyAddr,unsigned char *AESKey);
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
|
AESKeyAddr |
int |
要授權的地址 |
|
AESKey |
unsigned char * |
授權秘鑰，１６字節 |
返 回 值：大于0為命令發送成功，小于0為命令發送失敗
函數原形：int stdcall YW_MFP_CommonRead(int ReaderID, int BlockID, int BlockNums,int *DataLen,unsigned char *pData);
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
|
BlockID |
int |
通用塊地址 |
|
BlockNums |
int |
塊數量 |
|
DataLen |
Int* |
返回的數據長度 |
|
pData |
unsigned char * |
返回的數據 |
返 回 值：大于0為命令發送成功，小于0為命令發送失敗
函數原形：int stdcall YW_MFP_CommonWrite(int ReaderID, int BlockID, int BlockNums, unsigned char *pData);
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
|
BlockID |
int |
通用塊地址 |
|
BlockNums |
int |
塊數量 |
|
pData |
unsigned char * |
要寫入的數據，長度必須為16* BlockNums |
返 回 值：大于0為命令發送成功，小于0為命令發送失敗
函數原形：int __stdcall YW_SAM_ResetBaud(int ReaderID,int SAMIndex, int BaudIndex);
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
|
SAMIndex |
int |
SAM卡序號 |
|
BaudIndex |
int |
0x00->9600 (默認復位波特率)
0x01->19200
0x02->38400
0x03->55800
0x04->57600
0x05->115200 |
返 回 值：大于0為成功，小于0為失敗
函數原形：int __stdcall YW_SAM_Reset(int ReaderID,int SAMIndex, int *rtLen, unsigned char *pData);
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
|
SAMIndex |
int |
SAM卡序號 |
|
rtLen |
int * |
SAM卡復位返回的數據pData的長度 |
|
pData |
unsigned char * |
SAM卡復位返回的數據 |
返 回 值：大于0為成功，小于0為失敗
函數原形：int __stdcall YW_SAM_COS(int ReaderID,int SAMIndex, int LenCOS, unsigned char *Com_COS, int *rtLen, unsigned char *pData);
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
|
SAMIndex |
int |
SAM卡序號 |
|
LenCOS |
int |
向SAM卡要發送的COS命令的長度 |
|
Com_COS |
unsigned char * |
向SAM卡要發送的COS命令 |
|
rtLen |
unsigned char * |
SAM執行COS命令后返回的數據的長度 |
|
pData |
unsigned char * |
SAM執行COS命令后返回的數據 |
返 回 值：大于0為成功，小于0為失敗
函數原形：int __stdcall YW_SAM_PPSBaud(int ReaderID,int SAMIndex, int BaudIndex);
參數列表：
|
參數 |
類型 |
含義 |
|
ReaderID |
int |
所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0 |
|
SAMIndex |
int |
SAM卡序號 |
|
BaudIndex |
int |
0x00->9600 (默認復位波特率)
0x01->19200
0x02->38400
0x03->55800
0x04->57600
0x05->115200 |
返 回 值：大于0為成功，小于0為失敗

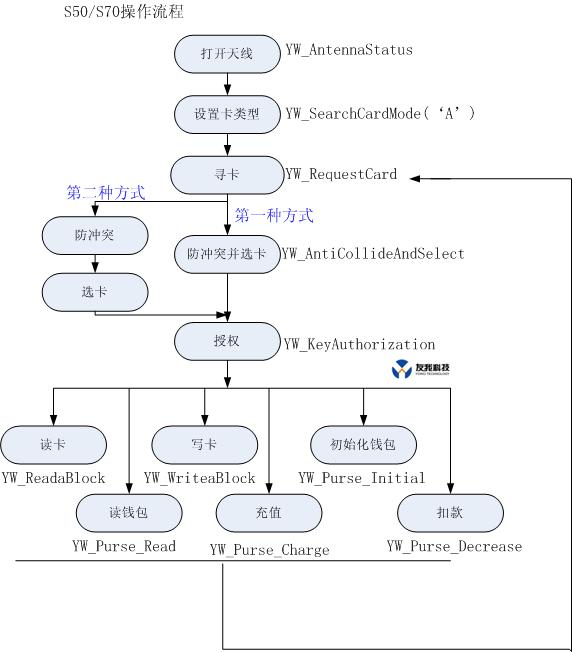

YW605在所有卡操作之前必須打開天線，讀完卡后可關閉天線，也可以不關閉天線。對卡的操作流程如下圖所示：
6 程序開發注意事項
6.1 YW-605系列讀卡器具有多種接口，不同的接口，SDK中端口初始化函數有所區別。
l 串口，RS485，USB虛擬的串口的讀卡器端口操作函數為：
打開端口：int stdcall YW_ComInitial(int PortIndex, int Baud);
釋放端口：int stdcall YW_ComFree(void)；
l USB HID的讀卡器端口操作函數為：
打開端口：int stdcall YW_USBHIDInitial(void);
釋放端口：int stdcall YW_USBHIDFree(void);
7 更多幫助
更多幫助請聯系友我科技技術支持，或者QQ:896163157.
最新版RFID讀寫器產品手冊下載
新
聞 中 心
