高頻CPU卡Modbus讀卡器開發指南

支持高頻CPU卡在PLC中應用,兼容屏,組態軟件

高頻CPU卡Modbus讀卡器支持 CPU卡,CPU卡型號為 EY5K01
所有的寄存器描述適用于Modbus RTU和Modbus TCP接口的高頻CPU卡Modbus讀卡器，包括YW-632MA， YW-632NA

高頻CPU卡Modbus讀寫器寄存器描述 （常用寄存器，掉電不保存）

CPU卡Modbus讀寫器寄存器描述（配置寄存器，掉電保存，即配置一次即可）

CPU卡Modbus讀寫器寄存器與寄存器值

1.蜂鳴器和LED,寄存器地址：40020。Modbus讀寫器YW-632上面的蜂鳴器和LED燈除了通過系統設置觸發工作以外，還可以單獨控制，通過寫0003寄存器可以直接控制蜂鳴器和LED燈。0003寄存器共2個字節，16位.
0-3位：斷開的時間，單位100ms
4-7位：通電的時間，單位100ms
8-9為：選擇LED還是蜂鳴器，1(二進制01)為LED燈，2(二進制10)為蜂鳴器，3(二進制11)為LED燈和蜂鳴器
10-15位：執行的次數，6位，值0到63。
例如：讓蜂鳴器短促的鳴叫3聲。10-15位為3，000011， 8-9位為2，10，4-7位為1，0001，0-3位為1，0001。合起來為0000111000010001，16進制為0E11。

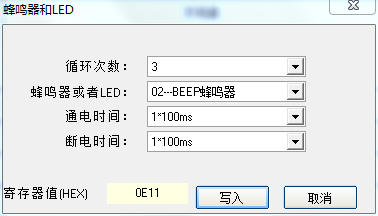

簡易的辦法可以從Modbus讀寫器演示程序中計算出來：

2.卡片序列號(卡號)寄存器,寄存器地址：40021-40024。Modbus讀寫器YW-632支持7字節的卡號，
該寄存器可讀可寫。上電后，該寄存器為0，為尋卡狀態，一旦有卡進入，讀卡器讀到卡片后，立即填充該寄存器，并且不再尋卡， 直到程序?qū)⒃摷拇嫫髑辶?。一旦設置為0后，讀卡器啟動尋卡流程，直到讀到卡后，填充該寄存器，停止尋卡。清零后重新尋卡。

3.卡片操作寄存器：40025。Modbus讀寫器YW-632除了支持讀取卡號外，還可以對卡內存進行讀和寫操作，也可以對卡片進行錢包操作，讀余額，扣款等等。此寄存器不可讀，只能寫入。次此存器可以寫入以下值：
1：讀數據塊操作
2：寫數據塊操

5：讀錢包余額
6: 錢包扣款
7: 錢包充值
這個寄存器的操作必須建立在尋卡成功的基礎上， 如果某個操作失敗，必須重新尋卡。

4.卡片操作執行狀態寄存器：40026。當對卡片進行操作，即對40025寄存器寫入某個值后，讀卡器將是否成功的標志寫入當前寄存器，當前寄存器只有2個值，0或者其它
0：操作成功。
其它：操作失敗。

5.要讀寫的地址和長度：40027-40028該寄存器定義的長度是從40027寄存器定義起始地址算起，所讀寫數據的長度。。該寄存器定義的長度最大不超過128字節。且該寄存器在40027寄存器使能才一起被使能。

6.錢包余額寄存器：40029到40030該寄存器是錢包余額寄存器，當讀錢包時，錢包值存入此寄存器。錢包字節高低順序如下：Data3 Data2 Data1 Data0（Data3最高位.. Data0最低位）

7.用戶區數據寄存器：40064到40127該寄存器保存了讀出和寫入的數據，最大128字節，數據區大小為5K字節。

8.錢包值操作寄存器：40031到40032該寄存器是錢包值操作寄存器，保存了要扣除或者充值的金額。該值字節順序?yàn)椋篋ata3 Data2 Data1 Data0

Modbus高頻讀寫器配置信息介紹

8.波特率和Modbus站號，地址40001
選擇相應的波特率和站號可以設置YW-632設備的通信波特率和Modbus的站地址.RS485總線參數為: 波特率,無校驗,8位數據位一位停止位

9.參數寄存器2(40002)
默認值：1，按位值如下：
3~0位: 1,固定為EY5K01卡 4位：自動尋到卡后(若自動讀設置了，則是讀取數據后），蜂鳴器動作 0->尋到卡后，蜂鳴器無動作 1->尋到卡后，蜂鳴器正確響動一聲，錯誤響動3聲
5位：自動尋到卡后(若自動讀設置了，則是讀取數據后），綠色LED動作 0->尋到卡后，綠色LED無動作 1->尋到卡后，綠色LED長亮一次

10.參數寄存器3(40003)
按位配置如下，可以使用配置工具配置：
0位：尋到標簽后是否自動讀取數據： 0->尋到標簽后，不自動讀用戶區數據 默認選擇 1->尋到標簽后，自動讀用戶區的數據
1位：讀取標簽數據，使用的塊地址寄存器 0->讀取標簽時，使用寄存器 40027和40028 中設置的起始地址和數據長度 默認選擇 1->讀取標簽時，使用寄存器 40004和40005中設置的起始地址和數據長度
2位：寫標簽數據，使用的塊地址寄存器 0->寫取標簽時，使用寄存器 40027和40028 中設置的起始地址和數據長度 默認選擇 1->寫取標簽時，使用寄存器 40006和40007中設置的起始地址和數據長度
5位：清除卡號寄存器時是否清除數據寄存器： 0->清除卡號寄存器時，不清除數據寄存器 1->清除卡號寄存器時，清除數據寄存器 (即全部寫0) 默認選擇
7位：啟動下次尋卡方式 0-> 通過清除卡號寄存器，來啟動下次尋卡。 1->不清除卡號寄存器，下次刷卡直接覆蓋上次刷卡信息。
8位：讀取卡片時是否自動讀取錢包 0->不自動讀取錢包 默認選擇 1->自動讀取錢包數據，放入錢包余額寄存器40029~40030

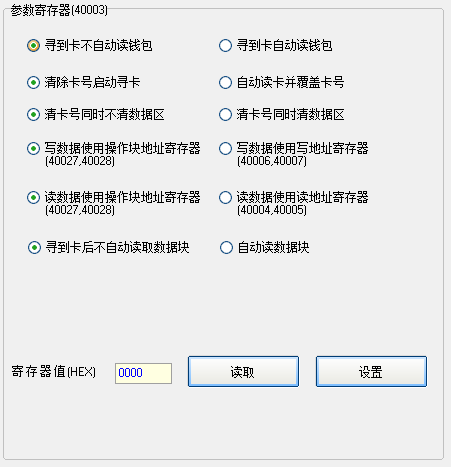

軟件配置界面如下：

11.讀用戶區數據起始地址寄存器2（地址4004）：
該地址主要用來保存讀用戶區數據的起始地址，數據區大小為5K字節，可以通過參數寄存器3中位1來選擇是否使用該寄存中的設定值。 寄存器40004（默認值：0x0000） 。

12寄存器40004所讀長度寄存器，（地址40005）
該寄存器定義的長度是從40004寄存器定義起始地址算起，所讀數據的長度。該寄存器定義的長度最大不超過128字節。且該寄存器在40004寄存器使能才一起被使能。 寄存器40005（默認值：0x0080）

13寫用戶區數據起始地址寄存器3，（地址：40006）
該地址主要用來保存寫用戶區數據的起始地址，數據區大小為5K字節，可以通過參數寄存器3中位2來選擇是否使用該寄存中的設定值。 寄存器40006（默認值：0x0000）

14 寄存器40006所寫長度寄存器，（地址40007）
該寄存器定義的長度是從40006寄存器定義起始地址算起，所寫數據的長度。該寄存器定義的長度最大不超過128字節。且該寄存器在40006寄存器使能才一起被使能。 寄存器40007（默認值：0x0080）

15 同卡延時寄存器，（地址40008）
該寄存器用在假如清除卡片序號后，若在該寄存器設置的時間內，尋到上一次讀到的卡片，則認為無卡片進入。若超過這個時間，則可以重新作為新讀入的標簽操作。該功能主要用來防止用戶操作不小心，誤讀了卡片。 默認值：0x0000 單位：100毫秒

16 密鑰寄存器，（地址40009-40016）
該密鑰寄存器的密鑰掉電保存，但不可讀出，該密鑰是用來驗證卡片的密鑰。 默認值：0xFFFF，0xFFFF , 0xFFFF，0xFFFF , 0xFFFF，0xFFFF , 0xFFFF，0xFFFF

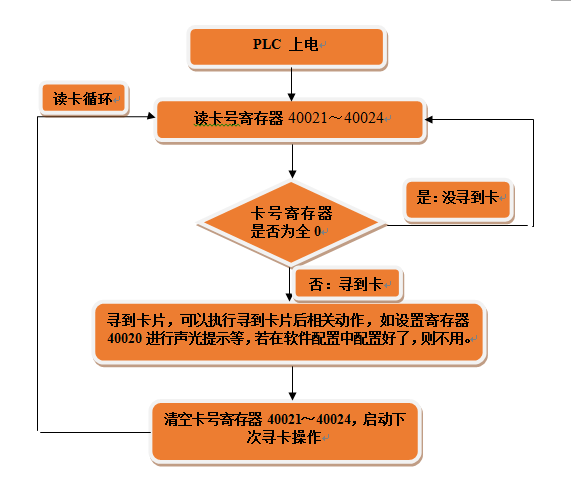

Modbus讀寫器讀取IC卡卡號的流程:

在Modbus讀寫器使用前,可以根據實際需求用友我科技Modbus讀寫器演示程序來進行配置。

Modbus讀卡器PLC開發指南：
