超高頻RFID標簽Modbus讀卡器開發指南
支持超高頻RFID標簽在PLC中應用,兼容屏,組態軟件
超高頻RFID卡Modbus讀卡器支持ISO18000-6C協議的G2電子標簽，如H3，9662...
適用的Modbus讀卡器為YW-602M
UHF超高頻Modbus讀寫器YW-602M寄存器描述
| 名稱 | 寄存器地址(HEX) | 屬性 | 寄存器內容 |
|---|---|---|---|
| 蜂鳴器和LED控制 | 0014 | 只寫 | 值可以控制蜂鳴器和LED |
| 標簽檢測寄存器 | 001A | 可讀可寫 | 值可以表示當前是否檢測到RFID標簽，如果為1則說明檢測到標簽，如果為0，則沒有找到標簽。當值=1時，只有修改值為0后，才會啟動下一次尋卡。 |
| EPC 長度 | 001B | 只讀 | 當讀到標簽后，此值顯示EPC的字長度。 |
| 用戶區讀起始地址 | 001C | 可讀可寫 | 臨時設置讀標簽用戶區的開始字地址，取決于配置軟件是否有效 |
| 用戶區讀字數 | 001D | 可讀可寫 | 臨時設置讀標簽用戶區的字數量，取決于配置軟件是否有效 |
| 用戶區寫起始地址 | 001E | 可讀可寫 | 臨時設置寫標簽用戶區的開始字地址，取決于配置軟件是否有效 |
| 用戶區寫字數 | 001F | 可讀可寫 | 臨時設置寫標簽用戶區的字數量，取決于配置軟件是否有效 |
| 標簽讀、寫驗證密鑰 | 0020-0021 | 可讀可寫 | 臨時標簽讀、寫驗證密鑰，取決于配置軟件是否有效 |
| 標簽銷毀驗證密鑰 | 0022-0023 | 可讀可寫 | 臨時標簽銷毀驗證密鑰，取決于配置軟件是否有效 |
| 標簽操作指令寄存器 | 0024 | 可讀可寫 | 當讀到標簽后，此寄存器可以控制讀內存還是寫內存，或者銷毀 |
| 標簽操作狀態寄存器 | 0025 | 可讀 | 顯示0024標簽操作指令寄存器后的狀態，0為成功，其他為失敗 |
| 標簽EPC | 0026-0044 | 可讀 | 標簽的EPC |
| 標簽TID | 0045-0048 | 可讀 | 標簽的TID，取決于配置軟件是否配置 |
| 內存數據 | 004F-006E | 可讀可寫 | 讀取的標簽內存數據,0到31寄存器對應用戶區的32個字 |
UHF超高頻Modbus讀寫器寄存器與寄存器值
1.蜂鳴器和LED,寄存器地址：0014。UHF超高頻Modbus讀寫器YW-602M上面的蜂鳴器和LED燈除了通過系統設置觸發工作以外，還可以單獨控制，通過寫0003寄存器可以直接控制蜂鳴器和LED燈。0014存器共2個字節，16位.
0-3位：斷開的時間，單位100ms
4-7位：通電的時間，單位100ms
8-9為：選擇LED還是蜂鳴器，1(二進制01)為LED燈，2(二進制10)為蜂鳴器，3(二進制11)為LED燈和蜂鳴器
10-15位：執行的次數，6位，值0到63。
例如：讓蜂鳴器短促的鳴叫3聲。10-15位為3，000011， 8-9位為2，10，4-7位為1，0001，0-3位為1，0001。合起來為0000111000010001，16進制為0E11。
簡易的辦法可以從Modbus讀寫器演示程序中計算出來：
2.標簽檢測寄存器地址：001A。該寄存器可以啟動重新尋標簽和顯示是否尋到標簽,.
該寄存器可讀可寫。上電后，該寄存器為0，為尋卡狀態，一旦有卡進入，讀卡器讀到卡片后，立該寄存器=1,并且不再尋卡， 直到程序將該寄存器清零，即寫寄存器001A寄存器=0。一旦設置為0后，讀卡器啟動尋卡流程，直到讀到卡后，填充該寄存器，停止尋卡。清零后重新尋卡。
3.EPC長度寄存器：001B。一旦讀卡成功， 此寄存器會顯示EPC的字長度。
4.用戶區讀起始地址寄存器：001C。臨時設置讀標簽用戶區的開始字地址，配置軟件可以配置是否使用此寄存器。
5.用戶區讀字數寄存器：001D。臨時設置讀標簽用戶區的字數量，配置軟件可以配置是否使用此寄存器。
6.用戶區寫起始地址寄存器：001E。臨時設置寫標簽用戶區的開始字地址，配置軟件可以配置是否使用此寄存器。
7.用戶區寫字數寄存器：001F。臨時設置寫標簽用戶區的字數量，配置軟件可以配置是否使用此寄存器。
8.標簽讀、寫驗證密鑰：0020-0021。臨時標簽讀、寫驗證密鑰，配置軟件可以配置是否使用此寄存器。
9.標簽銷毀驗證密鑰：0022-0023。臨時設置寫標簽用戶區的字數量，配置軟件可以配置是否使用此寄存器。
10.標簽操作指令寄存器：0024。當讀到標簽后，此寄存器可以控制讀內存還是寫內存，或者銷毀
。此寄存器可以有4個值，0表示沒有操作， 1表示讀用戶區， 2 表示寫用戶區，3表示銷毀標簽。讀和寫標簽的參數根據軟件配置采用相關的寄存器。
11.標簽操作狀態寄存器：0025。0024寄存器操作后的狀態，0表示成功，其他表示失敗。
12.標簽EPC寄存器：0026-0044。讀標簽成功后的EPC，由于EPC的長度不固定，EPC數據將從0026開始填充。
13.標簽TID寄存器：0045-0048。標簽的TID數據，如果配置讀取了TID，此處才有顯示，否則為0。
14.用戶區內存寄存器：004F-006E。讀取的標簽內存數據,0到31寄存器對應用戶區的32個字， 如果用戶配置讀寫用戶區或者使用0024寄存器操作用戶內存區，則所有的數據都現在這里， 共32個寄存器，與用戶區的32個字對應。

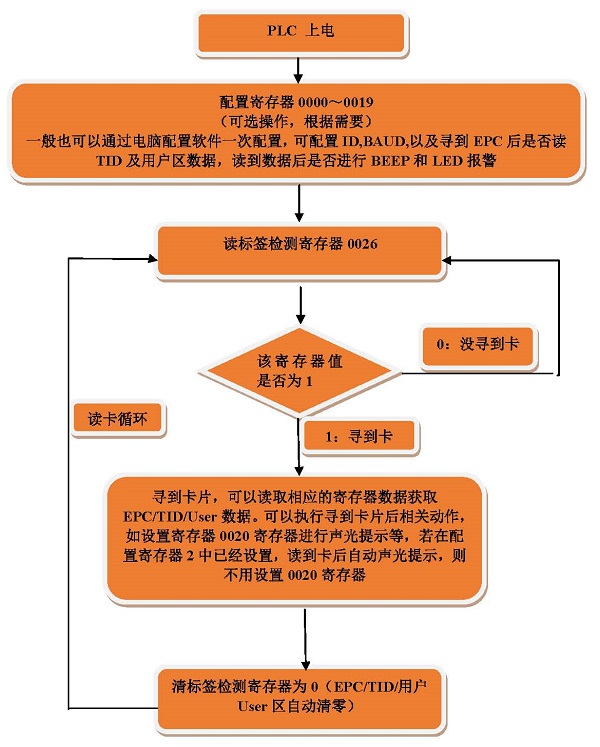

Modbus讀寫器讀取G2標簽EPC的流程:

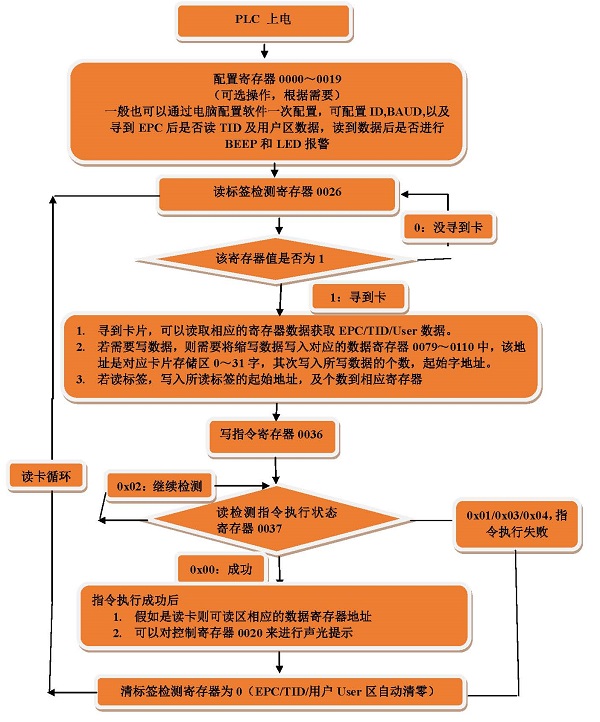

Modbus讀寫器讀取G2標簽用戶區的流程:
Modbus讀卡器PLC開發指南：
|
