Modbus讀卡器有485和以太網接口的，485接口的 YW-630MA， YW-631MA，以太網接口的 YW-630NA， YW-641NA。這4款Modbus讀卡器接口不一樣， 但是寄存器地址完全一樣，配置也完全一樣，所以即使開發中途由于需求變化，更換接口，也是非常方便的。按照接口不一樣，分別介紹如下：
對于型號 YW-630MA ， YW-631MA 的IC卡讀卡器，基于485總線的，共有4根線。
| 顏色 | 電信號 |
|---|---|
| 紅 | 電源+，9-24VDC |
| 黑 | 電源-，地 |
| 綠 | 485 D-， B |
| 黃 | 485 D+， A |

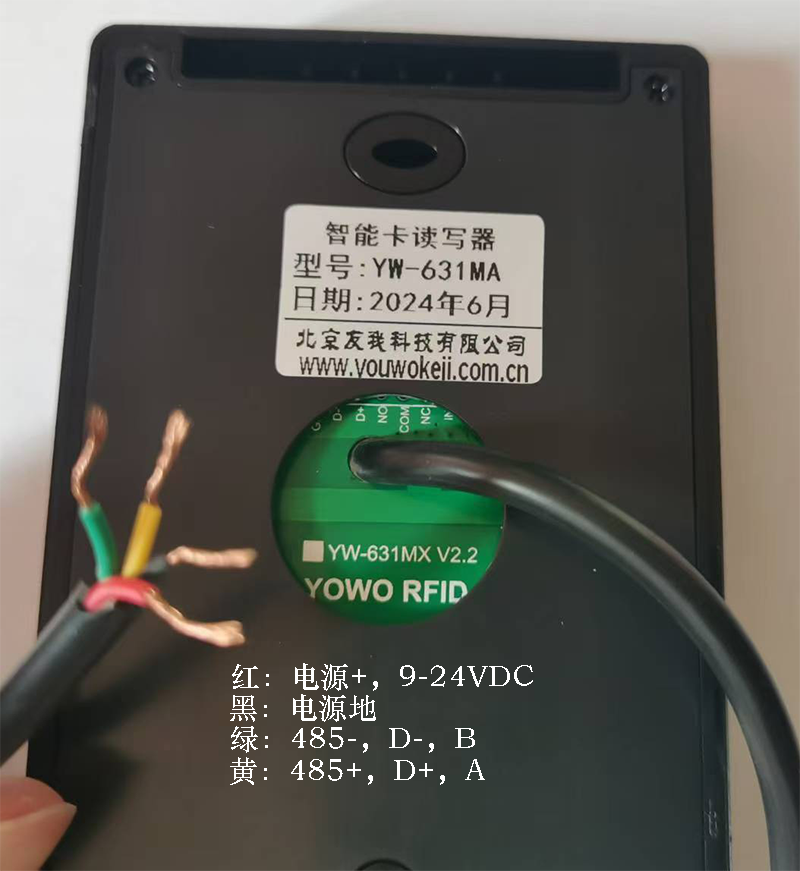

實際4根線如下圖所示：
4根數據必須全部接上，設備的黑線接電源地即可，不用與485設備共地。某些485設備帶有422通信，由于422通信為全雙工通信，所以有4根線，一定要確認哪兩根線為485通信的AB線， 不要將讀卡器接到422的通信線上。

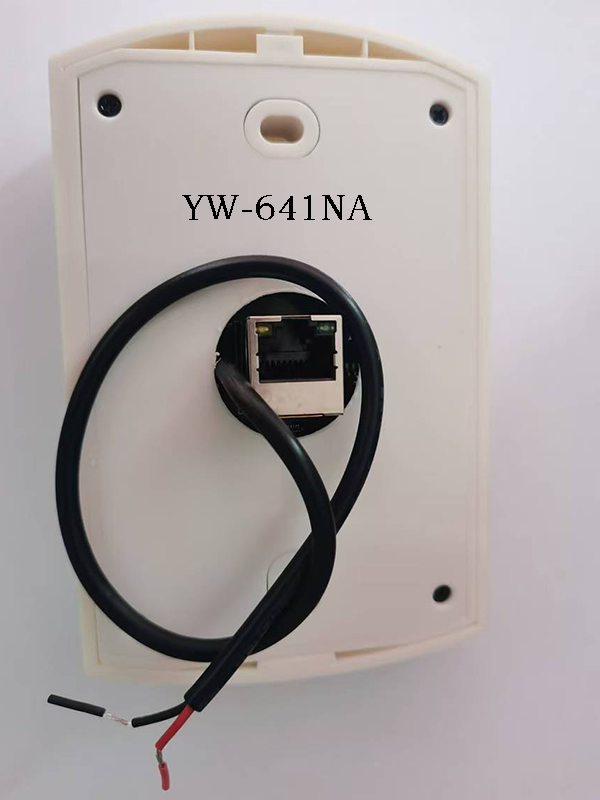

對于以太網接口 YW-630NA ， YW-641NA ，接線就相對簡單，背面有電源線2根和一個RJ45網口座。電源線紅色為電源+（9-24VDC），黑線為電源地。網線直接插入網口即可。如下圖：
不管是485總線還是以太網總線，modbus讀卡器的接線比較簡單。
下一篇：Modbus讀卡器計算機端測試
|
