Modbus讀卡器,不管是485接口的 YW-630MA, YW-631MA,還是以太網接口的 YW-630NA, YW-641NA, 讀取IC卡卡號和操作流程都是一樣的,讀取數據流程也是一樣的。Modbus讀卡器數據對應的寄存器地址位40016及以后的寄存器,讀卡器讀到數據后,將依次從40016往后填充, PLC只需要直接讀取這些數據寄存器即可。如果是西門子的PLC,由于基址不一樣,對應的寄存器地址從40017開始。
對于Modbus RTU的讀卡器,我們先需要初始化485信息:

然后按照項目需求,讀取40016開始地址的n個寄存器的值

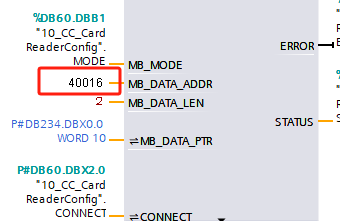

對于ModbusTCP的讀卡器,PLC梯形圖如下:


配置好Modbus讀卡器的IP地址和端口號,就可以讀取數據了。
Modbus讀卡器讀取IC卡數據,有兩種方式可以采用:
一、采用固定配置方法
這種方法適用于總是讀取固定的數據塊。配置對應的掉電保持寄存器,配置一次即可??梢耘渲贸勺x卡器自動讀取IC卡某塊數據,當讀卡器讀到卡后,先將卡號填充到卡號寄存器,然后讀取 配置的塊數據,并填充到40016及以后的寄存器。

如果要自動讀取數據塊, 則在配置上首先要選擇自動讀數據塊,然后選擇讀數據塊適用地址寄存器40101。 然后在40101寄存器中設置,要讀取的塊號:

二、采用程序語句讀取
根據需求,有的卡片可能需要讀取數據后然后再寫數據。這時候當讀到卡號后,再執行40008寄存器=1讀取數據塊或者40008=2寫數據塊。
